变压器油真空滤油机

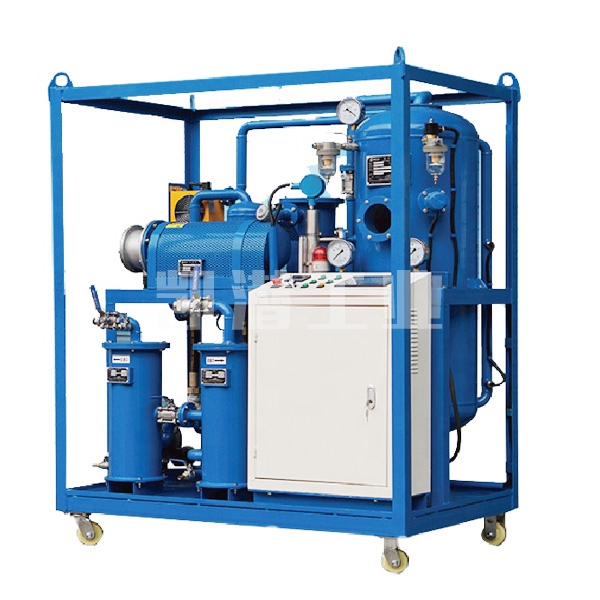

ZL-J系列绝缘油真空滤油机

    型号: ZL-J150、ZL-J200、ZL-J300

    流量:150L/min、200L/min、300L/min

    工作真空度: -0.08~0.096 MPa

    工作压力:≤0.5 MPa

    工作温度: 45-65℃ 智能调节

    电源: 380-480V/50-60Hz三相四线,可以根据客户定制

    加热功率:60KW、90KW、110KW

    总功率: 72KW、87KW、110KW



一、ZL-J系列绝缘油单级真空滤油机用途

广泛应用于各类大型变压器设备安装和检修时的油净化处理及真空热油循环干燥。不仅用在110KV-330KV的变压器绝缘油净化处理上,也适用于高等级新油,进口油的深度处理,本机与双级真空滤油机相比减去了罗茨泵增压系统、高真空分离系统,其脱水、脱气、脱乙炔、除酸值、脱除游离炭等,净化速度会有所降低,适用于少量补充绝缘油净化处理

二、ZL-J系列绝缘油单级真空滤油机工作原理

本机根据减压分离,精密过滤、螺旋喷淋雾化分离技术、分子吸附、真空干燥的原理,经处理后的油品能达到国标使用标准。

三、ZL-J系列绝缘油单级真空滤油机工作流程

待处理的油经过一级粗滤器后进入加热器进行加热,加热后的油经过第二级过滤器到螺旋喷淋雾化系统,变为粗粒雾状下落到反应塔上进入真空分离室,水分即开始蒸发,油雾在罐内形成立体的多层面的蒸发结构,通过短时的循环,便可达到净化目的。经过除杂质、脱水、脱气、除酸的油品在油泵的作用下经过精密过滤器完成一个净油工作循环。从真空分离室中分离出来的水蒸气热空气进入冷疑器,大部分水蒸气凝结为水存入积水仓,排出机外,油中热空气经冷却后由真空泵排出。

四、ZL-J系列绝缘油单级真空滤油机功能

4.1.变压器110-1100KV主变压器绝缘油脱水、脱气、除杂质

4.2.变压器110-1100KV主变压器绝缘油脱除乙炔

4.3.变压器110-1100KV主变压器绝缘油抽真空干燥

4.4.有效滤除100%油液中的游离水和99%溶解水的同时,还可滤除100%游离气体和98%溶解气体等。

4.5.根据客户需求定制生产为:带PLC、带变频技术、拖车等等。

五、ZL-J系列绝缘油单级真空滤油机处理后油质量指标参数

性能项目

单位

处理后指标

检验方法

机械杂质

GB/T511

含气量

%

0.1

GB/T423

水分

Mg/L

8-10PPM

GB/T7601

耐压值

KV

35-60

GB/T507

清洁度

6

NAS1638

过滤精度

um

1-5

  • ZL-J系列绝缘油单级真空滤油机技术参数

型号

单位

ZL-J30

ZL-J50

ZL-J80

ZL-J100

ZL-J150

ZL-J200

ZL-J300

流   量

L/min

30

50

80

100

150

200

300

工作真空度

Mpa

0.080.096

工作压力

Mpa

0.5

工作温度

4565智能调节

电 源

V

380-480V/50-60Hz-三相四线可以根据客户定制

加热功率

KW

30

36

42

48

60

90

110

总功率

KW

36

44

51

53

72

87

110

进出口管径

mm

Φ32

Φ38

Φ42

Φ42

Φ48

Φ50

Φ60

重量

Kg

680

880

950

1000

1100

1600

1800

外形尺寸

mm

1250

1300

1450

1500

1650

1700

1800

外形尺寸

mm

950

980

1100

1200

1250

1300

1350

外形尺寸

mm

1400

1450

1600

1650

1700

1800

2000
