LNG抽真空系统设备装置

    ZKJZ-LNG抽真空系统设备装置特征:

    采用全自动或半自动控制是可选的。全自动一键式触摸屏操作,无需按工艺流程手动操作,稳定性好。

    氮气加热炉由传统的电炉加热改为气体加热氮气,具有良好的温度可控性,氮气温度高且均匀,能耗低,效率高的特点。



一、ZKJZ-LNG抽真空系统设备装置用途

LNG抽真空系统设备装置主要用于对汽车用液化天然气气瓶夹层的加热和抽真空。加热烘箱用于加热汽车用液化天然气气瓶至 150℃,并保持此温度,热量通 过循环热空气交换来实现,气瓶采用内外一起加热方式。

系统在真空 加热除气过程中,采用由扩散泵和罗茨泵组构成的多级抽真空系统对 低温容器进行真空加热除气,保证汽车用液化天然气瓶真空加热除气 工作过程中的除气速度和真空度以及整套系统各部件配合使用的合理性。

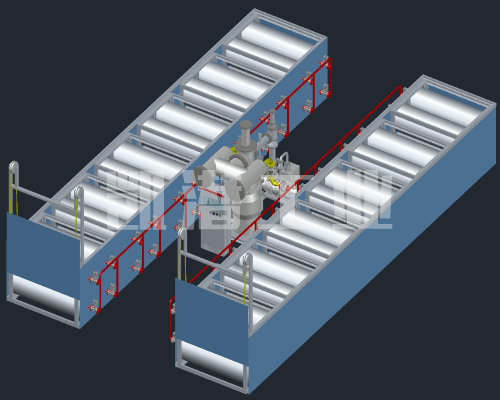

抽真空系统设备烘箱

二、ZKJZ-LNG抽真空系统设备装置技术特点

1.全自动或半自动控制是可选的。全自动一键式触摸屏操作,无需按工艺流程手动操作,稳定性好

2.氮气加热炉由传统的电炉加热改为气体加热氮气,具有良好的温度可控性,氮气温度高且均匀,能耗低,效率高的特点。

3.真空置换系统,创造性地应用露点仪安装真空管道,可视化地显示置换后的气体的干燥度,根据近似的时间和经验,完全改变了原始的置换历史,但使用科学的方法和手段来确保产品质量并提_率。

4.空气加热炉的升级改造充分利用了燃烧的热能,增加了炉体的热容量,从而提高了气体温度。通过提高热循环风扇的气压,热空气的循环可以确保水箱的恒温加热并节省能源。

5.优化真空管道的设计与制造,降低被抽气体的阻力,从而提高抽气速度和真空度

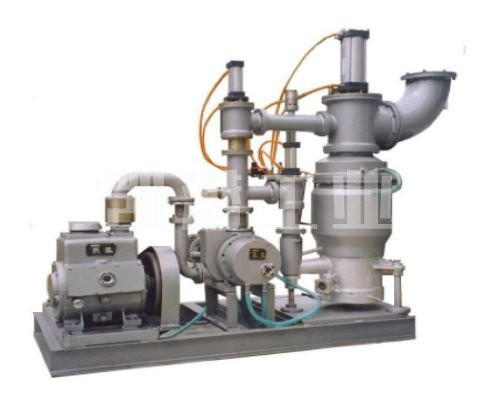

抽真空装置

抽真空系统设备

三、ZKJZ-150LNG抽真空装置主要性能指标及技术参数

型号:ZKJZ-150LNG抽真空装置系统设备

序号

名称

技术参数

备注

1

气瓶内胆夹层_终真空度达到

5×10-4Pa

空载

2

抽真空系统总漏率

<5×10-8 Pa·m3/S


3

抽真空系统总体漏放气速率

<5×10-5 Pa·m3/S


4

烘箱循环热风温度范围

150℃/4h


5

烘箱保温

±5℃


6

加热方式

燃烧器或电加热


7

三相交流电源

380V/50Hz±10


8

压缩空气

0.4 MPa~0.6MPa


9

相对湿度

≤90%


10

环境温度

10℃~45℃


11

设备噪音

<78dB



四、加热烘箱

LNG抽真空

4.1.执行抽真空工艺时,加热显得相当重要,目的是为了提高被抽气体的活跃性,汽化夹层的水分残余,使得气体抽真空更加容易。

4.2.我们进行系统设计、制造,运用计算机辅助设计模拟现场生产工作状况,制造出配套生产所必须的外加热烘箱。

4.3.房体选用100mm岩棉夹芯板制作,能够有效封存房体内侧的热量。

4.4.加热炉与房体一体制作,产生的热量及时引入房体内侧,减少热量损耗,提高系统热效率。

4.5.炉体内置循环加热通道,通过高温风机拉动瓶体内侧的热空气循环,对瓶身内侧空间进行循环加热。

4.6.炉体内置氮气加热通道,满足夹层空间氮气置换的需求,对于加热系统的规格,可满足客户定制需求,_大程度上满足低温储罐的生产需求。

五、抽真空系统控制系统

设备采用电气、控制一体形式,运用工业电脑配合15”触摸式显示器,运行自主研发的抽真空系统一键式操控程序,真正意义上实现“傻瓜式”操作,降低生产过程中对技术性人才的依耐性,同时也避免人为误操作为生产上带来的产品不良现象。

系统还设置工件真空检漏,运行一对一动态真空检验,可检测出在动态抽真空状况下漏真空状况,并顺势关闭该工位下的工件,系统继续运行,不影响其他工件的真空质量,此设计更加优化生产状况,以获得更高的生产效率。

六.凯潜提供定制服务

6.1.您可以选择无外加热房抽真空模式,我们依然能够运用成熟的抽真空工艺,达到您对夹层真空的硬性指标要求。

6.2.您还可以选择40工位、或者是您认为合适的产能匹配需求,我们可以全方位为您考虑系统配置,让您能够得到高综合性能、低成本投入、合理_的系统装备。

我们可以合理规划系列化的低温气瓶产品,让我们的装备能够完全满足您产品线的需求。

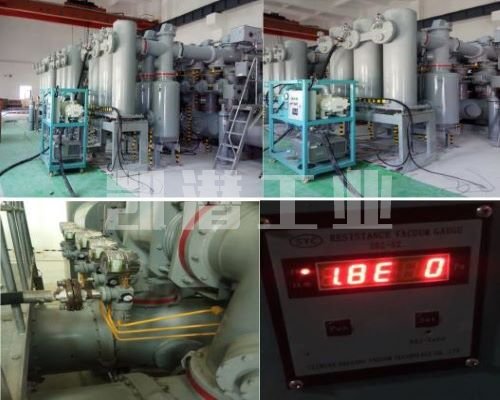

七、LNG运输车罐夹层抽真空系统设备现场照片

LNG抽真空设备

LNG抽真空系统

LNG抽真空系统设备
