变压器绝缘油滤油机自激振动消泡原理

作者： 凯潜滤油机 发布时间：2019-11-16 17:32 点击量： 来源：

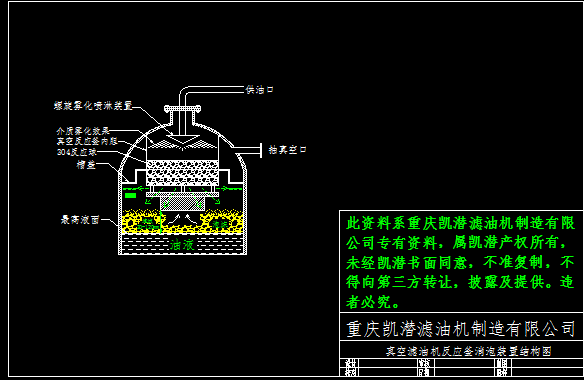

凯潜绝缘油真空滤油机自激振动消泡技术在目前高真空滤油机系统处于领先水平，高真空滤油机自激振动消泡系统由喷淋装置、雾化装置、自激振动消泡装置、反应塔、分离塔、分离室、分离筛塔、抽气室、聚油箱组成。真空分离釜，属于真空滤油机分离技术_核心关键技术，它包括真空分离釜罐体，在真空分离釜罐体顶部设有进油口、抽气口，底部设有出油口以及止回阀，真空分离釜罐体上部设有对应于进油口的雾化室，雾化室底部设有若干向下喷射的喷嘴，在喷嘴下方设有分离塔，该分离塔底部通过弹性连接片与真空分离釜罐体内壁弹性连接，所述分离塔内置有分离网。

该新型高真空滤油机自激振动消泡系统，通过自激振动使得脱水脱气效率高，气液分离速度快，采用自激振动消泡技术真空滤油机长时间工作电子真空计测量值为－70Pa真空罐内绝无泡沫上升现象。

凯潜真空滤油机核心技术

（1）凯潜新型真空滤油机自激振动消泡系统：≤－70Pa测试连续运行168小时绝无发生泡沫上升的现象。

（2）工作真空度：≤－70Pa长时间滤油工作绝不采用进气降低真空或手动阀破坏真空度来消除真空反应釜中的泡沫，达到不跑油的目的。

（3）极限真空度：达到≤－10Pa

（4）滤油机工作真空度要求：≤－70Pa-133Pa长时间滤油工作时真空反应釜不会出现泡沫上升，凯潜采用_自激振动消泡系统技术保证滤油机在高真空状态工作的同时绝无跑油的现象发生，而真空反应釜泡沫上升时绝不允许采用进大气的方式降低真空度来达到消泡沫的目的。

（5）顾名思义，真空滤油机要的就是真空，真空度越高脱水分、气体干燥就越快，反之滤油机就节能，滤油速度快。

●市场落后的真空滤油机消泡方式

现目市场低值低价落后的真空滤油机厂家消泡方式，通常采用红外线消泡装置，接近开关、电容式开关、油泡沫传感器等来实现降低真空达到消泡沫的目的，实际是通过开关给出信号打开电磁阀进气降低真空达到消泡沫的目的，在特别低端滤油机上广泛应用。但是，在消泡的过程中，真空度会降低，耗时耗工又耗电即不节能又不环境，短时间无法达到油品净化的效果。

上述落后的消泡方式；就目前很多客户遇到真空滤油机由真空泵抽出油液的问题束手无策俗称真空泡油现象。

变压器干燥与真空滤油机安装

1.真空滤油机设备功能

●主变压器110-330KV主变压器油脱水、脱气、除杂质。

●主变压器110-330KV主变压器油过滤。

●主变压器110-330KV主变压器抽真空。

●特高压油处理设备本设备变频滤油机_大的处理量可以满足100-500吨单台变压器绝缘油净

在安装变压器时，需要进行电力变压器的干燥和真空油过滤。
　　电力变压器干燥和油过滤是变压器安装和大修理的必要程序。变压器干燥就是给变压器加热，驱除变压器本体内部的潮湿水分，常用的方法就是低电压大电流通电加热；通过变压器油真空滤油机过滤就是对变压器有进行杂质和水分清除，常用滤油机加专用变压器油滤芯进行过滤。
2.变压器安装
　　变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。按用途可以分为：电力变压器和特殊变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。电路符号常用T当作编号的开头。

3绝缘油真空滤油机技术特点

（1）ZL-JS系列绝缘油双级真空滤油机工艺设计双级效率高真空系统，采用凯潜_真空分离技术，能快速脱除油中的水分、酸值、机械杂质，游离碳、胶质等；提高油的耐压值，如；

油质初始值：含水量：≤50mg/L、含气量：≤10 %（体积分数）、击穿电压：≥25KV

二次净化：含水量：≤15mg/L、含气量：≤0.1%（体积）、耐压值：≥50KV（球极）

三次净化：残余水分:≤5-10ppm、残余气体:≤0.05%、乙炔含量为0、耐压:≥60KV（球极）注：含水、含气量测量方法按有关GB、DL或IEC标准。变压器油

滤油机根据减压分离，机械精密过滤、分子吸附、真空干燥的原理。采用螺旋喷淋雾化控制等多项技术，能去除油中水分、杂质、游离碳、酸值、胶质等，经处理后的变压器绝缘油能高于新油的使用标准。二次高真空分离系统，一个罐体双级分离技术、三维立体分离塔系统，闪急快速蒸发系统，其脱水、脱气、除杂质、效果更快，更彻底，油极限耐压值更高。
