自动反冲洗装置

作者: 凯潜滤油机 发布时间:2018-02-15 00:00 点击量: 来源:


1.自动反冲洗装置概述;

1.1任何液压系统都存在着二种污染源,一是油封维护不良或油箱出现负压时,油液受到周围环境的污染;二是因为油路管系复杂,施工中污物滞留在系统中,同时元件使用过程中自身的磨损也会污染油液,前者为侵入物,后者为生成物。集装式自动反冲洗过滤装置正是保证机组正常运行的理想设备。

1.2.重庆凯潜滤油机YJL-QMS系列集装式自动反冲洗过滤装置,采用数个ZCL-IQMS型自动反冲洗过滤元件集装而成,它克服了国内其他过滤装置滤芯易堵塞、使用过程中需经常更换和清洗的缺点。装置利用系统自身液压能驱动反冲机构,自动连续地冲洗掉滤网上的沉积物,保持通流面积的恒定,无需频繁更换滤芯。具有过滤精度高、全流量过滤、压力损失低的优点,装置设置于系统后无需专人操作,且有集成旁通阀安全系统,不会因装置本身事故造成供油不足。

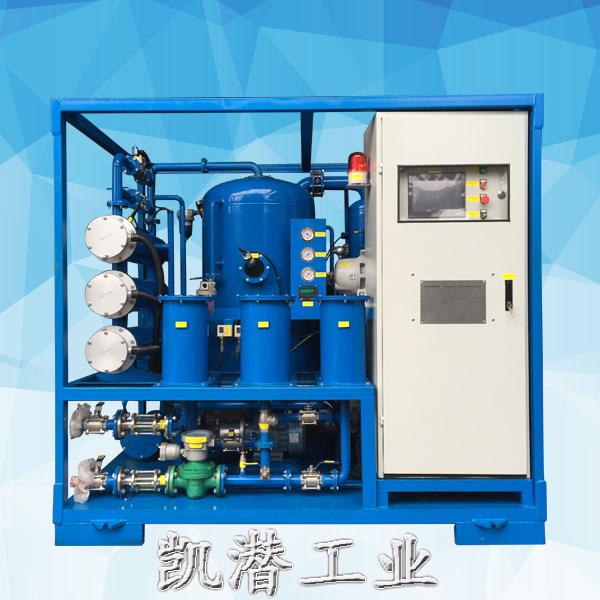

自动反冲洗装置

2.自动反冲洗装置结构与工作原理

2.1.重庆凯潜滤油机YJL-QMS系列集装式自动反冲洗过滤装置主要由箱体、ZCL-IQMS型自动反冲洗过滤元件、仪表盘及管道等部分组成。油液,形成油流的主运动,同时集中滤网排下的污物。

2.2.重庆凯潜滤油机ZCL-IQMS型自动反冲洗过滤元件使由进油管进入的全部油液从滤网外表面向内部径向通过,过滤后的油液通过箱体净油室进入系统工作,同时过滤后的油有少部分从上腔回油口进入系统的回油管,构成反冲机构工作回路,驱动油马达连续工作。随着油液的通过,滤网上的污物沉积在箱体积污室内,定期排放。若过滤元件出现故障,压力损失达到0.035MPa时,仪表盘就地闪光并将信号送至主控室。压力损失达到0.04MPa时,集成旁通阀自动打开,安全系统投入运行,保证系统供油量。通过集成旁通阀的油液经每个滤芯底部激光打孔滤网过滤后,进入主系统,此时应切换出该过滤装置,排除故障,同时,应尽快将系统切至备用滤油装置,便以系统连续、安全运行。仪表盘用于随时观测各部位压力及运行情况。

3.工作介质:汽轮机油

3.1.工作温度:15-70℃

4.使用

4.1.首先按机组大小选用合适型号,同时根据系统对油质的要求选择过滤精度。

4.2.使用步骤

(1)将装置设置到系统中,位置如附图所示。

(2)检查装置工作情况:

监测进、出油口压力是否恒定;

监听每只过滤元件工作时发出的咔嗒声,频率在50-100次/分。

5.维护保养

5.1重庆凯潜滤油机YJL系列集装式自动反冲洗过滤装置一般不需要日常维护和保养,只需在停机时排出箱体积污室的污物,必要时清洗过滤元件。

5.2.排污方法:停机后由放油阀抽去箱内存油,打开排污法兰即可排出沉淀的污物。

5.3.过滤元件的清洗及维护方法:

5.4.若在正常工作压力情况下过滤元件不动作,首先检查装置的上腔回油管路是否打开。

5.5.若过滤元件损坏了,请参照《凯潜工业ZCL型自动反冲洗滤油器使用说明书》处理。

5.6.该装置的过滤元件属精密组装件,非专业人员勿自行拆卸!若有损坏,建议更换备件,然后运回我厂或由我厂派员现场修理,随机套一台/ 重庆凯潜滤油机TY-Q200型精密真空滤油机,以便于抽油,检修,试验过滤元件,箱体上设置进油管、出油管、上腔回油管和排污口,用于输送。
