CZKJZ-G系列抽真空装置原理及参数

作者: 凯潜滤油机 发布时间:2020-07-21 19:15 点击量: 来源:

一、CZKJZ-G300抽真空装置原理

广泛应用于各类大型变压器设备安装和检修时的高效真空干燥处理、可实现真空注油功能。抽真空注油速效高、能耗少、仪表显示直观,移动灵活等特点。装置本身泄露率小于1%,抽真空系统设有防返油装置,电源设有相序自动换相系统,防止真空泵反转。自带真空表,简洁实用。所有管道采用专业焊接技术处理。

主机采用风冷式原装德国莱宝旋片真空泵和德国莱宝罗茨增压泵,工作真空为50Pa,实际使用中工作真空度可达10 Pa,极限真空为1-3Pa。(与变压器密封程度有关)。具有启动快、抽速大、性能稳定、操作简便等特点。真空机组具有启动快、抽速大、性能稳定、操作简便等特点。

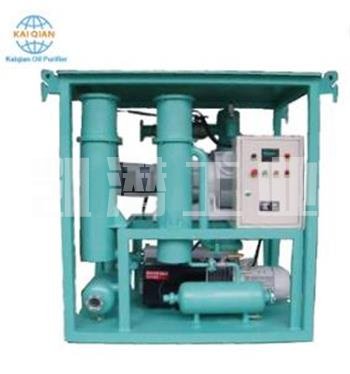

抽真空装置

二、CZKJZ-G300抽真空装置技术参数

1、适用于变压器、分接开关、辅助开关等电力设备进行抽真空真干燥及真空测量

整机冷却方式:自然风冷。真空泵排气口设置具有冷凝、收集水分的装置。

2、控制系统秀完善的保护和报警功能(配备相序、缺相、过压、欠压、漏电检测和保护。所有故障均有相应报警灯提示。

3、真空系统采用自动控制功能,真空度抽至4300Pa时,罗茨泵自动启动。

4、系统设置油位检测装置:油气分离器、储油罐和光电开关对变压器和真空泵保护,防止油被真空泵抽出。当光电开关检测到有油被抽到油气分离器时,系统强制停机,提示放油、故障排除、系统恢复正常。

5、双保险:真空泵自配逆止阀,真空泵联锁,在停电或者真空泵停止时逆止阀自动关闭,另外为了保险在抽气口还安装有真空电磁阀,在停电或者真空泵停止时电磁阀关闭,防止任何情况时真空泵油逆向进入GIS气室,从理论上杜绝了重大事故的发生。

6、电子真空计和麦氏真空计都装在总阀门的后面,方便检测变压器的真空,麦氏真空计配相应阀门,不用时关上。

7、轴流风机:对旋片泵和罗茨泵分离的水蒸气和轻油进行冷却、收集和排放,保护真空泵润滑油不受污染,增强真空泵组的抽气能力,提高工作真空度。在不增加抽气能力的情况下,无论是滤油机还是真空机组工作真空度大提高。机组工作真空可以过到≤10pa。滤油机连续工作时间是平常的5-6倍,真空泵润滑油换油数可达1年/次。常规情况下4月换一次。重庆凯潜滤油机制造有限公司将为客户发布更多关于《变压器抽真空机组是什么》的更多信息请关注我们公司官网。
