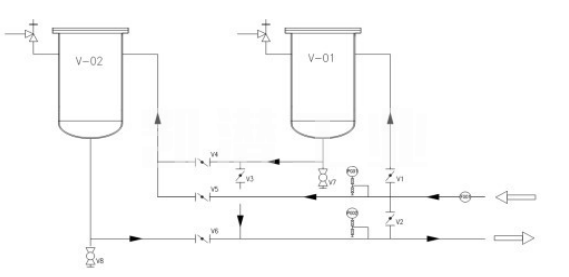

撬装式油过滤装置如下图所示。 通过蝶阀（板阀）的切换，可以实现过滤釜过程连接的切换功能，两个过滤釜可以串联使用。

系统阀门及工艺：

设备进出口设有监控压力表，过滤器本体1、2的顶部装有_泄压阀，设备在使用过程中不超压。

V1/V3开启，V2/V4/V5/V6关闭，设备仅使用V-01完成滤波工作。

V5/V6开启，V1/V2/V3/V4关闭状态，设备仅使用V-02完成过滤工作。

V1/V4/V6打开，V2/V3/V5关闭，V-01和V-02装置串联完成滤波工作。

V2打开，V1/V3/V4/V5/V6关闭，设备断开，流体不通过过滤器。
