真空滤油机控制系统启停步骤

作者: 凯潜滤油机 发布时间:2020-04-17 12:47 点击量: 来源:

真空滤油机控制系统分为手动模式下(PLC版)和自动模式下(PLC版),其控制逻辑也有不同。

手动模式下(PLC版)

当触摸“真空泵开”按钮,真空泵启动、相应的指示灯亮;触摸“真空泵关”,真空泵停止运行、指示灯灭。

触摸“进油泵开”按钮,进油泵开始启动、相应的指示灯亮;触摸“进油泵关”,进油泵停止运行、指示灯灭。当油位上升至高液位时停止正在运行的进油泵自动停止工作。

在进油电磁阀工作,触摸“加热开”按钮,加热器启动、相应的指示灯亮;触摸“加热器关”,加热器停止运行、指示灯灭;当加热运行温度超过设定温度,停止加热;当温度下降至回差温度设定值,加热器又重新启动运行,这样周而复始地工作。

正在运行的加热器,如果遇进油泵停止工作,加热器停止自动工作。

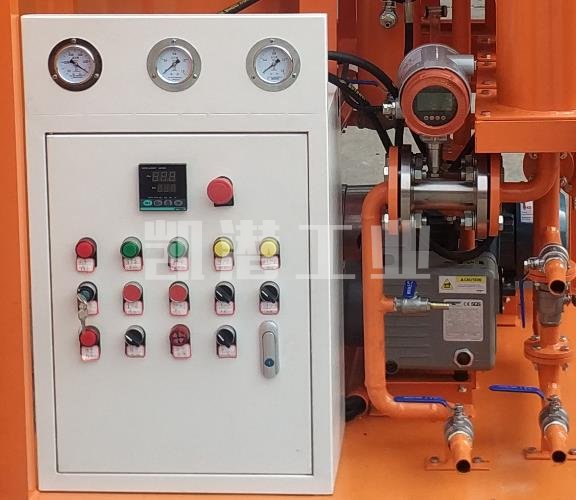

 <a href='https://www.kaiqiancq.com/lubricatingoilpurifier/548.html' target='_blank'><u>真空滤油机</u></a>控制柜.jpg

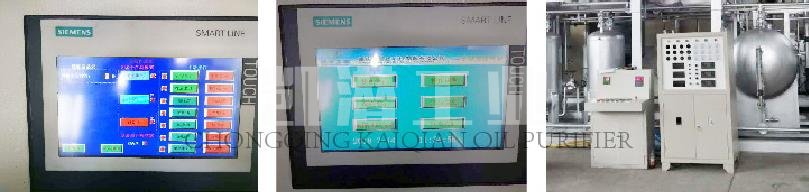

自动模式下(PLC版)

触摸“自动开”按钮,真空滤油机设备启动运行:

a. 真空泵启动;真空泵触发

b. 进油电磁阀控制:真空泵启动后自动检测油位,如果低于中液位,打开进油电磁阀,随着油位上升至高液位时进油泵、进油电磁阀停止工作,这样周而复始的工作;

c. 加热器控制:进油电磁阀启动后;检测油温,低于回差温度(参数可设置)加热;高于设定温度(参数可设置)停止加热,这样周而复始地工作;进油电磁阀停止工作,加热器也停止工作;

d. 出油泵控制:开机后检测油位,如果油液至中液位开关,打开出油电磁阀(客户自装),出油泵工作,随着油位下降至低液位时,出油泵、出油电磁阀停止工作,这样周而复始的工作。

报警说明:

无论在任何模式下运行,遭遇报警触发,设备会立即停止工作,声光报警运行,同时在触摸屏弹出“故障指示”界面,显示报警信息:触发时间、报警源(出油压力、热继电器、相序继电器);报警复位的方法,关闭面板控制电源,处理相应的报警问题后重新上电;

急停操作:

真空滤油机运行过程中如遇漏油、电机异响等情况,按下面板上的急停开关,设备立即停止工作;复位的方法,关闭面板控制电源,右旋急停开关,重新上电。
