一、橇装式油过滤装置设备介绍

该装置用于油田流体、注水作业和盐水的过滤，能有效去除流体中混入的油滴、颗粒等杂质。

本装置具有油水分离过滤功能，可对含油水进行多次过滤，同时可去除水中的颗粒物及其他污染物，达到净化过滤的作用。

该系统通过多个阀门和2个过滤釜体和管道连接来实现过滤功能。

1、系统流程及参数

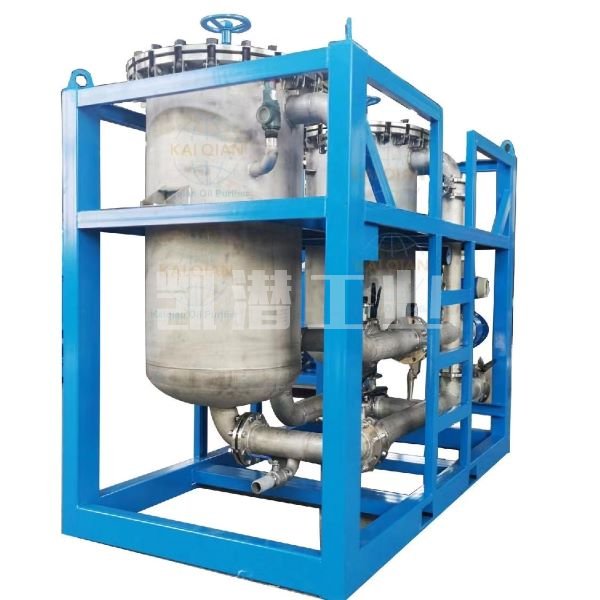

撬装式过滤装置如下图所示。 通过蝶阀（板阀）的切换，可以实现过滤釜过程连接的切换功能，两个过滤釜可以串联使用。

系统阀门及工艺：

二、单元组成及功能

该机组主要由过滤釜、滑移系统、管道及阀门组等组成。

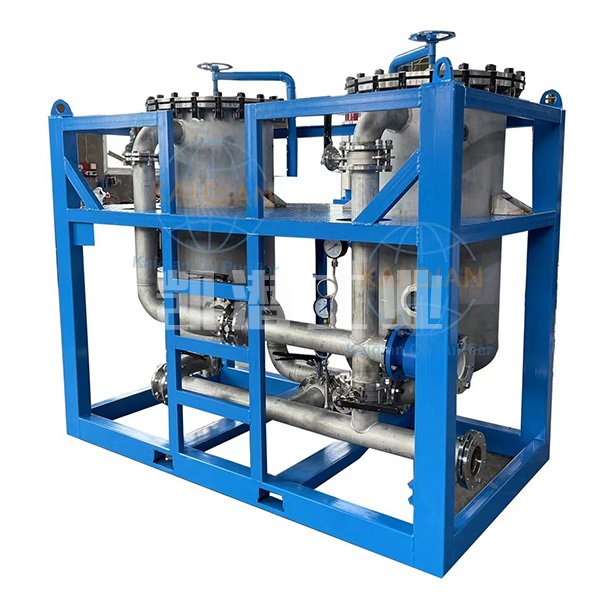

整体外观及配管连接如下：

根据工艺要求设置两套过滤釜，一备一用，分别为过滤釜1和过滤釜2。根据过滤所需的功能，系统采用4"管道连接，_大压力 系统压力为1.05MPa，管道与过滤釜1、过滤釜2与阀门选用耐压1.2MPa规格连接。
