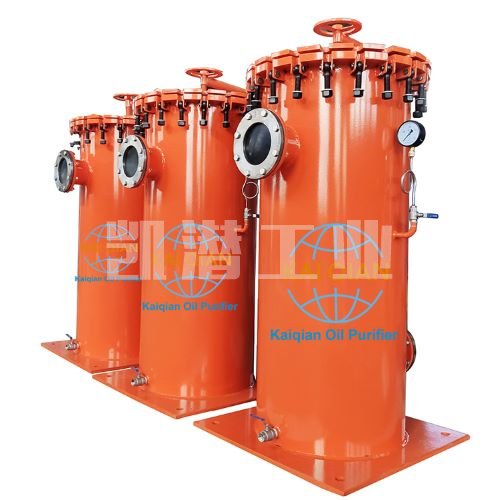

净油机

在线式油过滤装置

    立式容器,顶部有压盖,底部有封头

    材质:Q235或SS304

    釜身尺寸:直径mm,高度:1250mm

    工作温度:不高于70℃;

    设计温度:85℃

    工作压力:不高于7bar;

     最大压力 10.5bar 可更换滤芯



一、在线式过滤装置介绍

该装置用于润滑油站 液压油油站系统,油田流体、注系统循环过滤,能有效去除润滑油中混入颗粒等杂质

本装置具有去除油中的颗粒物及其他污染物,达到净化过滤的作用。



1、系统流程及参数

在线式过滤装如下图所示。 通过进油阀门的切换,可以实现过滤釜过程连接的切换功能,两个过滤釜可以串联使用。

在线过滤装置流程

设备进出口设有监控压力表,过滤器本体1、2的顶部装有正常泄压阀,确保设备在使用过程中不超压。

在线式过滤装参数如下:

极限耐压:0.8MPa 工作压力:0.5MPa

罐体材质:Q235或304不锈钢

壶身尺寸: mm,高度:mm

壶盖开合形式:快开结构

过滤介质:油、水、颗粒物

滤芯材质:亲水疏油层纳米材料

二、单元组成及功能

在线式过滤装主要由过滤釜、滑移系统、滤芯、管道及阀门组等组成。

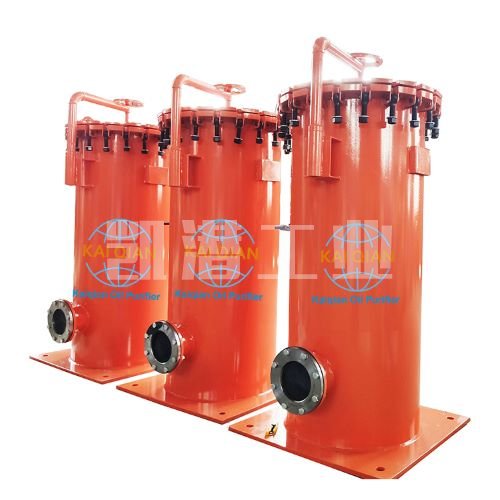

整体外观及配管连接如下

根据工艺要求设置两套过滤釜,一备一用,分别为过滤釜1和过滤釜2。根据过滤所需的功能,系统采用管道连接,_大压力 系统压力为0.5MPa,管道与过滤釜1、过滤釜2与阀门选用耐压0.5MPa规格连接。



1.过滤釜总成由釜盖、锁紧螺钉、釜体支架、分层滤芯、筒体和连接管路组成。

2.釜盖采用Q235或304材质。 加工后,经过抛光和局部拉丝,外形美观。

3.锁扣和锁紧螺钉是釜盖和过滤桶的锁紧机构。 旋上锁扣和锁紧螺丝后,釜盖通过快开结构用螺栓锁紧,考虑受力的均匀性,圆周均匀排列多个锁具可转动锁定,保证釜体不会产生应力集中。

4.釜体支架焊接固定在过滤釜上,通过支架固定在橇体的横梁上,并用螺栓锁紧,防止过滤釜振动和松动。

5.分层滤芯采用特殊材料加工成型,可实现对油水的亲油疏水作用。 同时,使用烧结滤芯复合后,流体中的颗粒也会被一起过滤。

6.过滤器体内是由外向内排列有多个滤芯。 环形滤芯通过多重分离过滤实现油水的过滤效果,_后过滤后的流体从中间流出,接通或断开由阀门控制。

7.系统连接管路与两个过滤釜通过阀门和贯通件连接后,将密封垫安装到位。 通过以上图中所示的连接方式,可以通过阀门的切换来实现过滤釜1和过滤釜2的串并联。 两个过程切换,过滤后的流体可通过专用排出口排出。

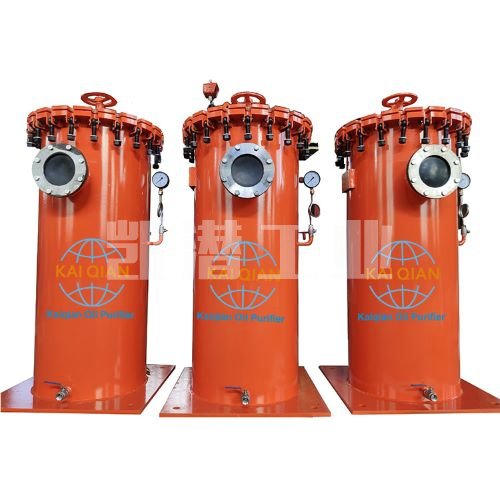

过滤器

四. 设备配置

描述

型号

具体规格

数量.











过滤釜装置











V-01/V-02

立式容器,顶部有压盖,底部有封头

材质:Q235或SS304

釜身尺寸:直径mm,高度:1250mm

工作温度:不高于70℃;

设计温度:85℃

工作压力:不高于7bar;

 _大压力 10.5bar 可更换滤芯











 台



滤芯组



Nm-2

纳米材料、复合金属孔板和烧结滤芯、柔性材料。



1组

蝶阀

V1~6

口径:DN4",耐压:0.5MPa,

法兰材质:304不锈钢

1个

球阀

V7~8

口径:DN100",耐压:0.5MPa,

法兰材质:304不锈钢

1个

正常阀

Sg-1

安装支架,泄压压力:7bar

1个

压力表  和配件



PG01/PG02

范围:0~10bar,包括管道接头、开关球阀等,接口M20x1.5,球阀: dn25



1 组





流量计

FG01

高压液体流量计,压力:0.5MPa

1 个

防滑架及配件





80/40

焊接支架,包括楼梯、横梁、Q235焊接、进口塑粉、亚光处理





1 组

固定螺丝组

M12

螺丝套锁住调节杆,固定釜身支架

 组





管道





DN



耐压耐腐蚀材料管道、弯头连接、

法兰焊接、调平和对齐,锁紧垫圈等。





1 组

垫片和密封圈

DN

缠绕垫片金属挡圈

复合材料,石墨填料

1个

高强度螺栓



M8.8

碳钢,



1个

注:设备整体设计需和客户提供过滤介质参数后确定。
