板框滤油机使用说明书

作者： 凯潜滤油机 发布时间：2020-11-24 15:46 点击量： 来源：www.kaiqiancq.com

凯潜-板框滤油机使用说明书

1.用途

1.1板框压力式滤油机是专为电厂、电站、工矿企业的变电所（室）润滑油库、拖拉机站、石油、化工、冶金、国防工业等单位，用来过滤变压器油、透平油、航空液压油及其它液体油液中的水分和杂质。

1.2因受齿轮结构的限制，对汽油、煤油等无润滑性的油类，严禁使用本设备，根据用户需求可选特殊材料设备。当油中水分过多时，应选择真空滤油机，使水分蒸发一部份之后再过滤，如油很脏，需经其它处理后再过滤。

2.主要规格与技术参数

型号			LY-50
滤油能力		L/H	>
工作压力		Mpa	0-0.35
过滤面积		㎡	0.9
板框尺寸		mm	180*180
压紧方式			手动螺旋压紧
滤板数量			随技术改变以设备为准
滤框数量			随技术改变以设备为准
齿轮泵	流量	L/min	>100
	提高压力	MPa	0.5
	齿数		0
	模数		0

3.主要组成部分的结构特征

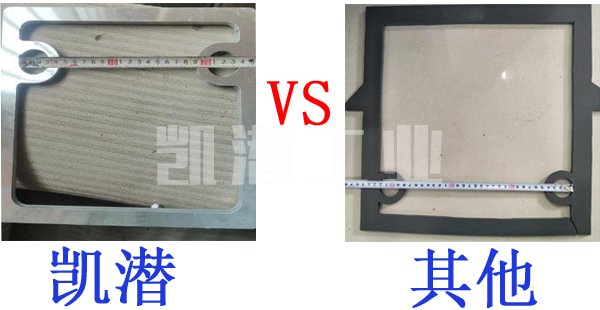

滤板滤框材质：铸铝

3.1板框式滤油机是的组成

由过滤床、滤框、滤板和油泵组成的可移动装置。过滤床可连续操作，在压力作用下向侧面过滤的过滤器压入脏油，过滤器由成套的交替排列的滤板和滤框以及包括有手动螺旋压紧装置和压紧板的机构所组成。滤板和滤框的侧面有“挂耳”支撑于机架的托板上，滤板和滤框间衬有作为过滤介质的滤纸（或滤布）起过滤作用。在滤板和滤框相应位置上设有两个通液孔，当压紧后构成为两条完整的通道，挂耳呈三角形的一边导入脏油，经 ；过滤室过滤后，从另一相应通道（在挂耳呈扇形的一边）引出干净的油。

3.2过滤时脏油经输入通道分配到各个滤框内，通过滤纸将杂质过滤泄于滤板上，在汇集于输出通道内，排出机外。而脏物留在滤纸表面上，脏油中的少量水分被滤纸中毛细管吸收，当滤纸表面的滤渣逐渐增厚及滤纸中的水分含量增多，过滤阻力增加，当增加到一定程度（一般为0.2-0.35MPa）应停止过滤，更换滤纸后，继续使用。

 3.3 齿轮泵与电动机用弹性橡胶垫连接，为避免压力过高造成机械事故，在油泵的下部设有_阀（产品出厂时已调节到规定的_高压力值）根据用户需要可将_阀用于调定较低的数值上，但不允许调节到超过规定的_高压力值。油泵和电动机装在过滤部分的下面，油泵输出的液体通过排送管、止推板输送到过滤部分。 当箱内有存油时，可将回油阀打开，吸走箱内存油，防止箱内存油溢满，泄于机外。

4.板框滤油机的调整和运转

4.1使用前应首先检查过滤部分的滤板、滤框安装位置，从止推板的这一端开始，.片是板、等二片是框、第三片是板、第四片是框…..以此内推进行排列.

5.板框滤油机操作规程

5.1板框滤油机采用的倒顺开关（启动←停止→启动）接好电源线3相，接通进出油管开启进出油球阀，启动时进出油球阀严禁关闭状态，压力会突然增高，以免损坏滤油机部件及造成人身伤害的危险！

5.2启动半框滤油机时注意观察电机是否顺时针方向，逆转会对油泵造成严重损坏，而且油泵无法进油，将倒顺开关（启动←停止→启动）直另一启动位置即可。
