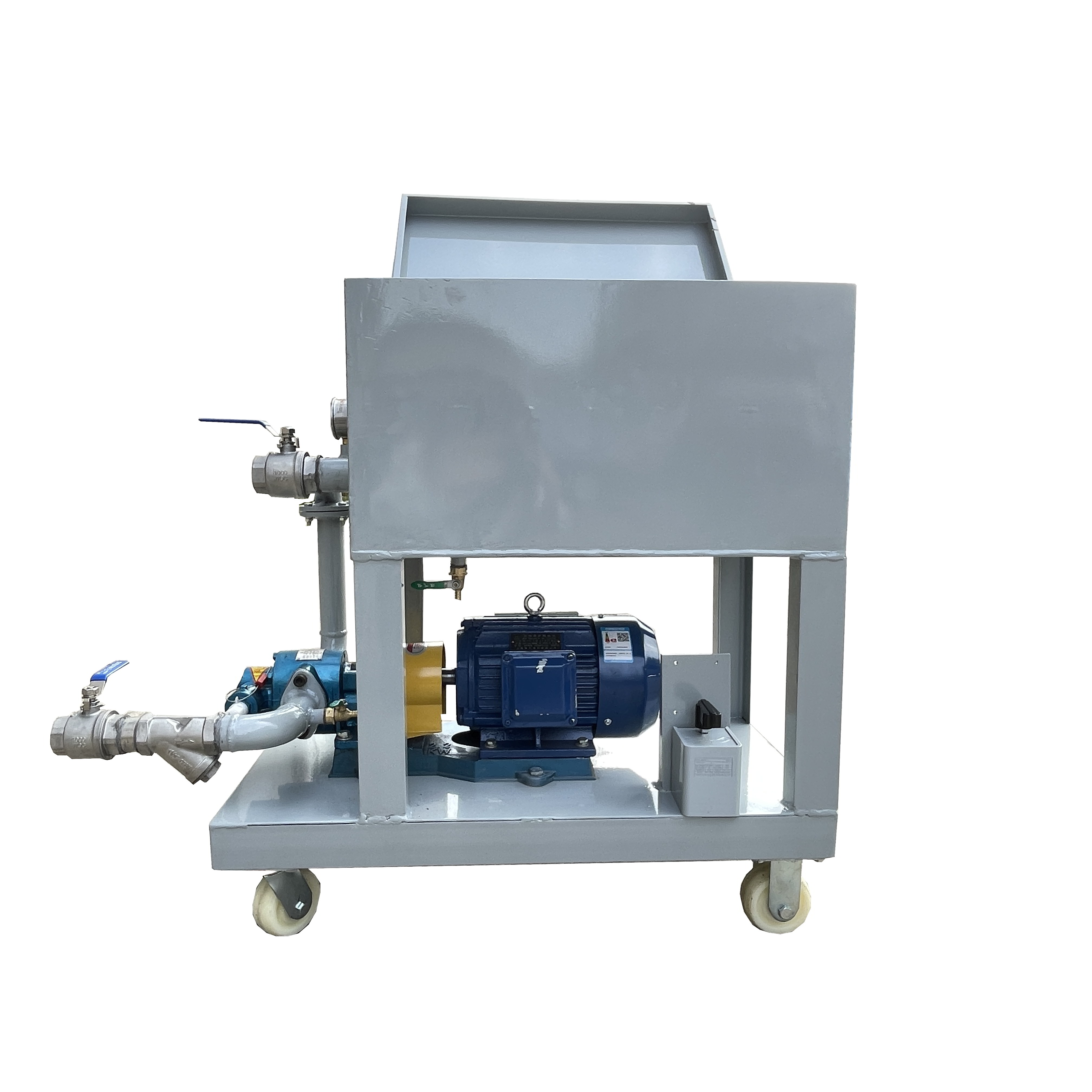

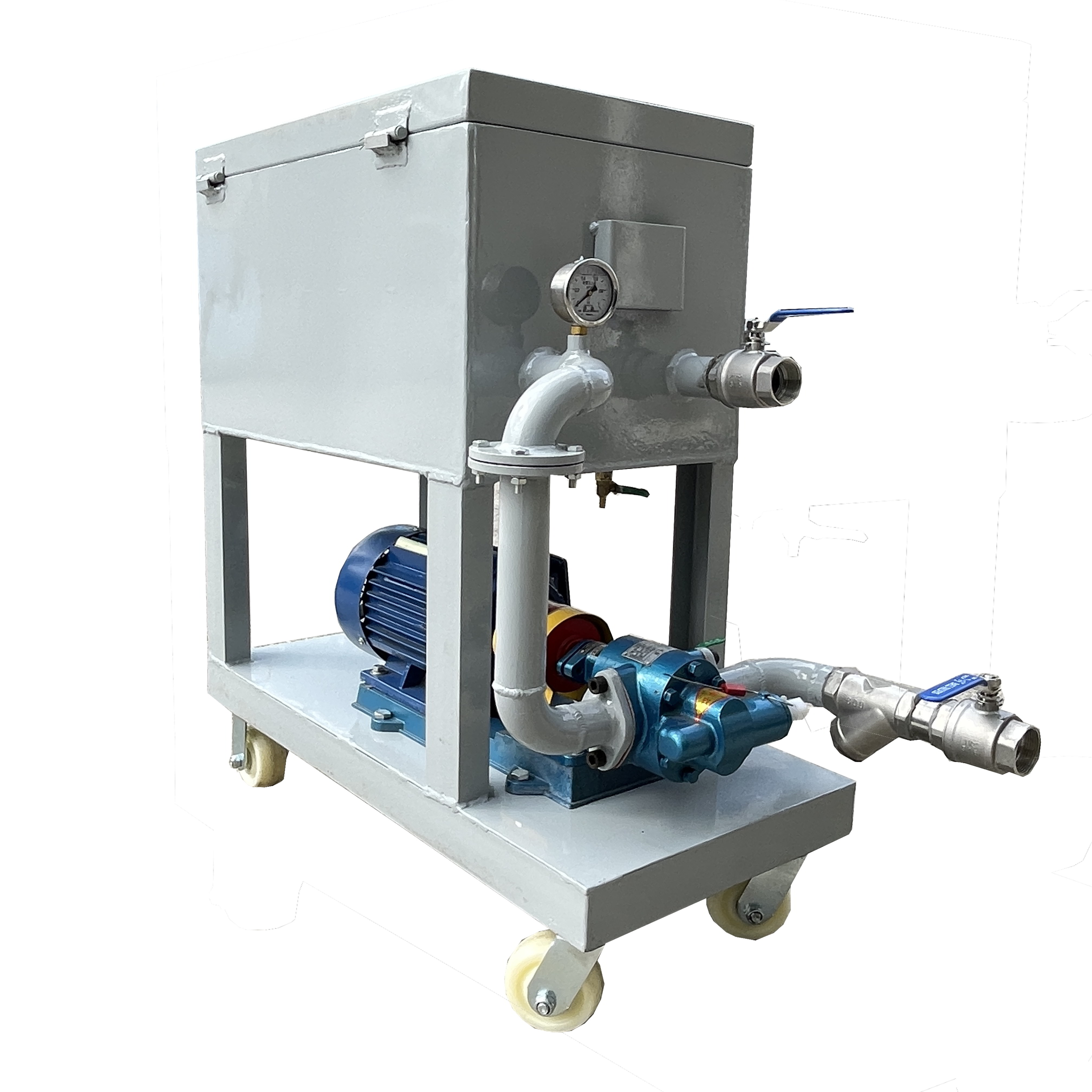

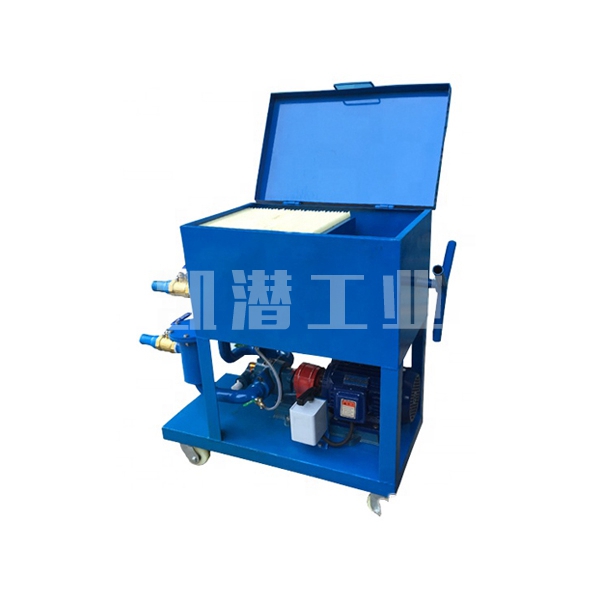

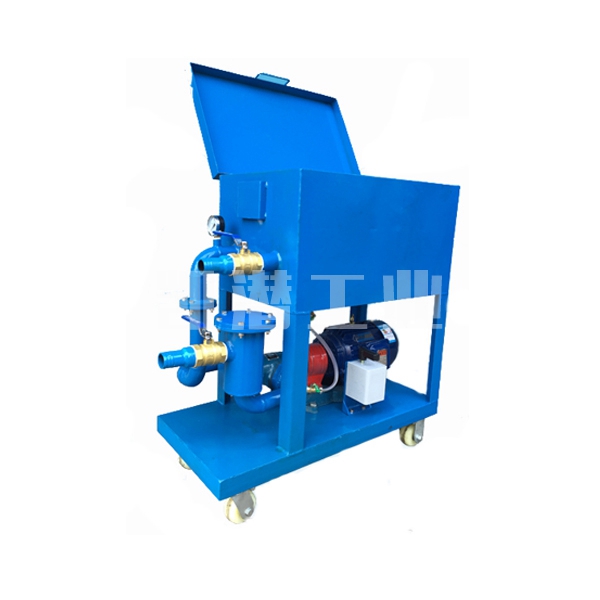

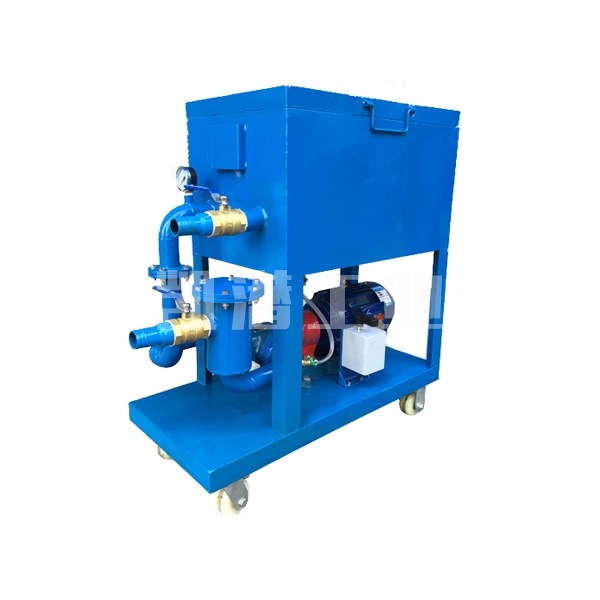

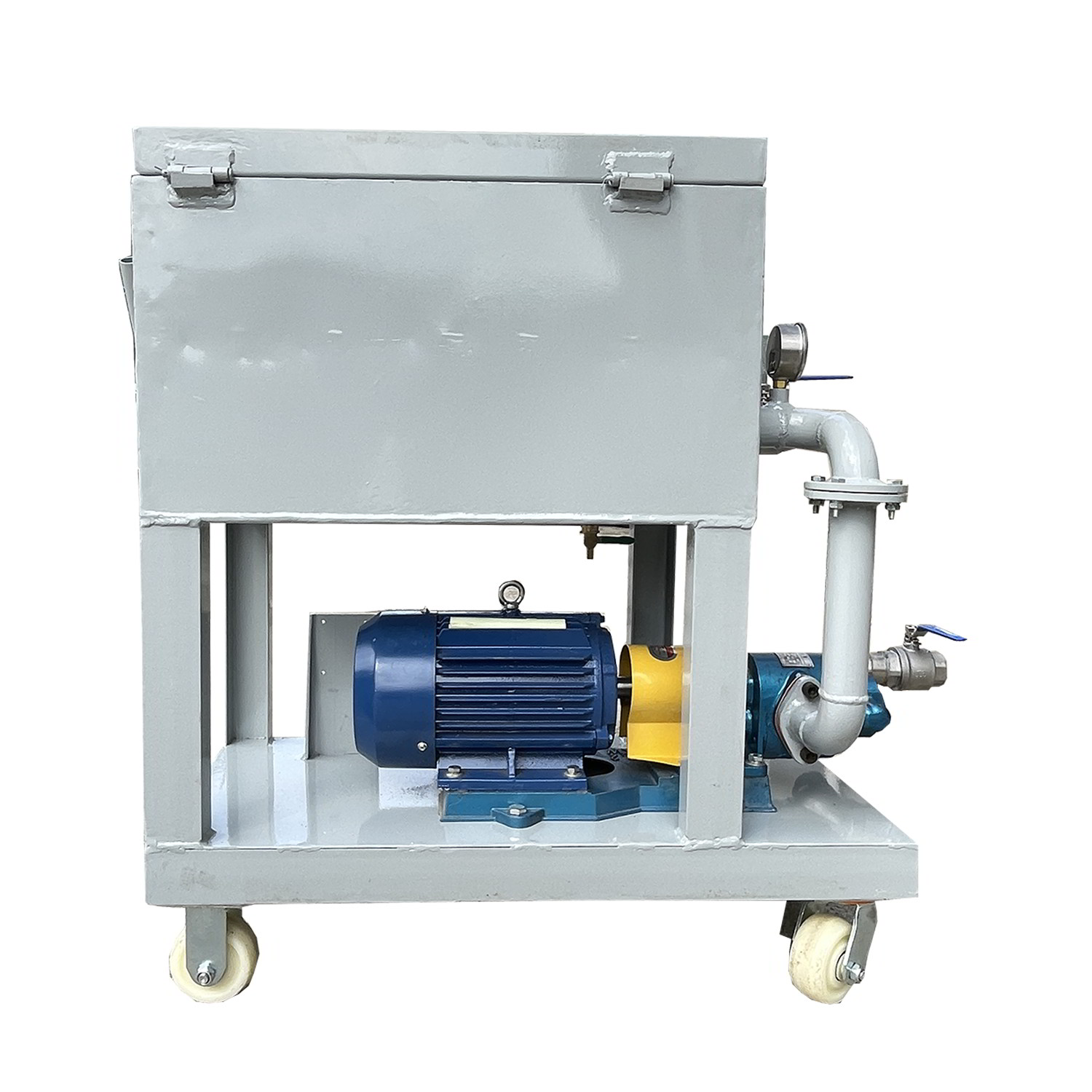

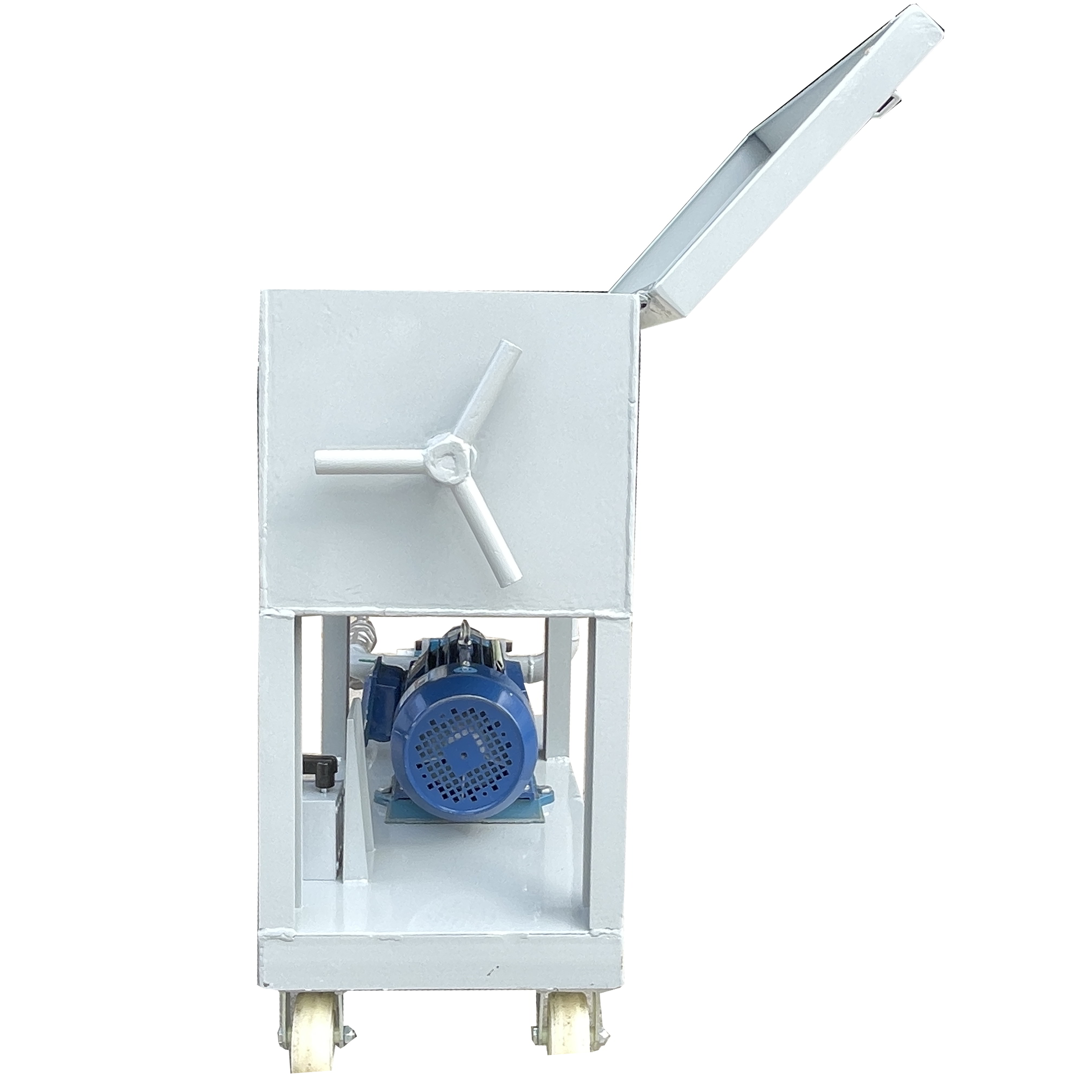

板框式滤油机

真空型-板框式过滤机

    型号: LY-100、LY-150、LY-200

    流量: 100L/min、150L/min、200L/min

    电源: 380-480V/50-60Hz三相四线,可以根据客户定制

    电机功率:2.2KW、3KW、4KW

    价 格: 4800元


一、LY型板框式过油机工作原理

  板框压力式滤油机是由过滤床、滤框、滤板和油泵组成的可移动装置。过滤床可连续操作,在压力作用下向侧面过滤的过滤器压入脏油,过滤器由成套的交替排列的滤板和滤框以及包括有手动螺旋压紧装置和压紧板的机构所组成。

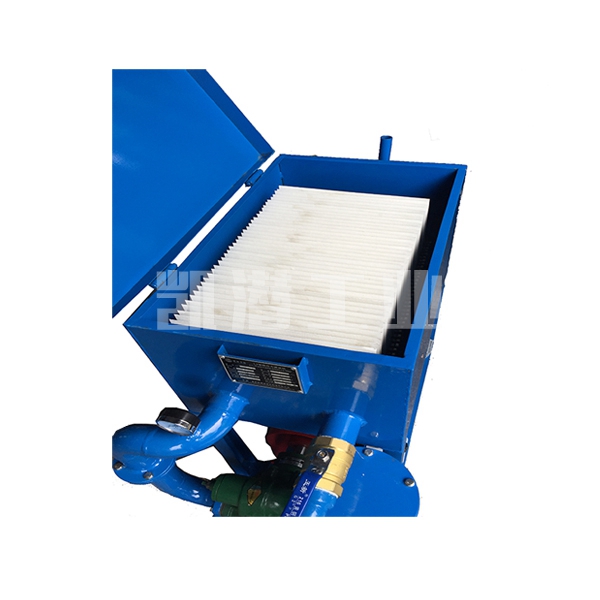

滤板和滤框的侧面有“挂耳”支撑于机架的托板上,滤板和滤框间衬有作为过滤介质的滤纸(或滤布)起过滤作用。在滤板和滤框相应位置上设有两个通液孔,当压紧后构成为两条完整的通道,挂耳呈三角形的一边导入脏油,经 ;过滤室过滤后,从另一相应通道(在挂耳呈扇形的一边)引出干净的油。

二、LY型板框式油机特点

  2.1本机结构紧凑,整机为可移动式更换滤纸滤布方便快捷,可单独对油品进行过滤也可作为加油机使用。

  2.2过滤板框采用铸铁材质,可使滤板与滤框更加精密,杜绝渗油现象

防爆功能说明(根据合同要求安装)

防爆电机、电箱在运行或故障下产生的火花只限制在电机、电箱的壳内,为了就是不让他跟外部的可燃气体、粉尘等接触达到防爆效果。防爆等级分为BT4和CT4,后者防爆等级更高。

三、板框式油机选型参数表

项目名称

单位

LY-30

LY-50

LY-80

LY-100

LY-150

LY-200

额定流量

L/min

30

50

80

100

150

200

过滤面积

0.7

0.9

1.2

1.5

2.0

2.4

过滤压力

Pa

2.5×105

滤油粘度

Cst

≤33

过滤精度

μm

5

工作噪音

dB(A)

≤75

滤框规格

mm

280×280     -     300×300

电源

V

380-480V/50-60Hz-三相四线,可根据客户需求定制

电机功率

KW

0.75

1.1

1.5

2.2

3.0

4

进口管径

mm

20

25

25

32

40

40

出口管径

mm

20

25

25

32

40

40
