变压器油真空滤油机

  • 绝缘油滤油机

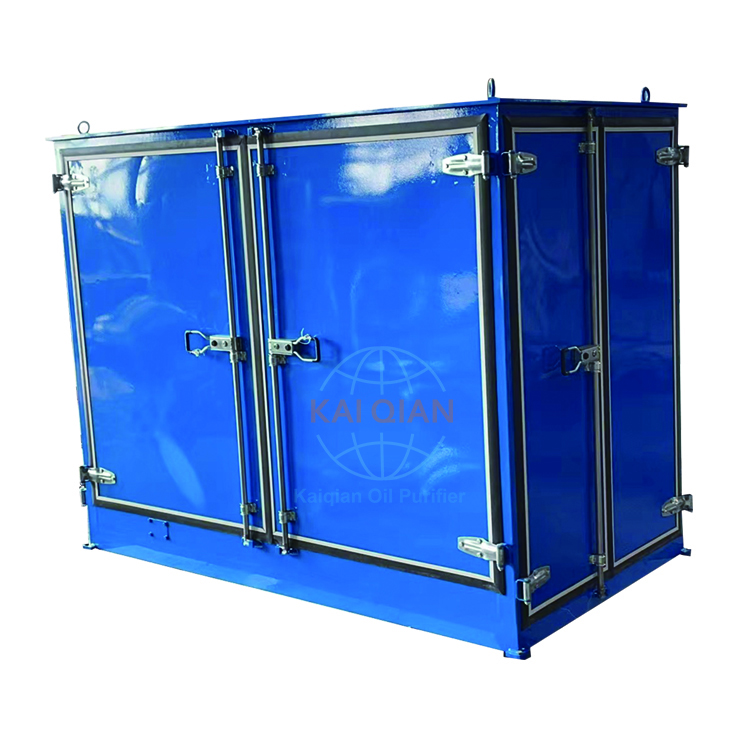

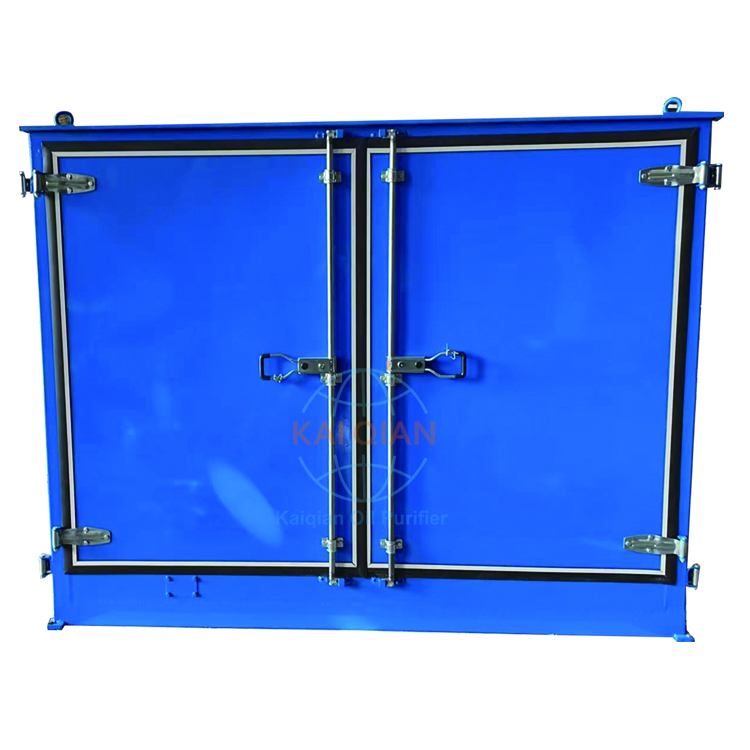

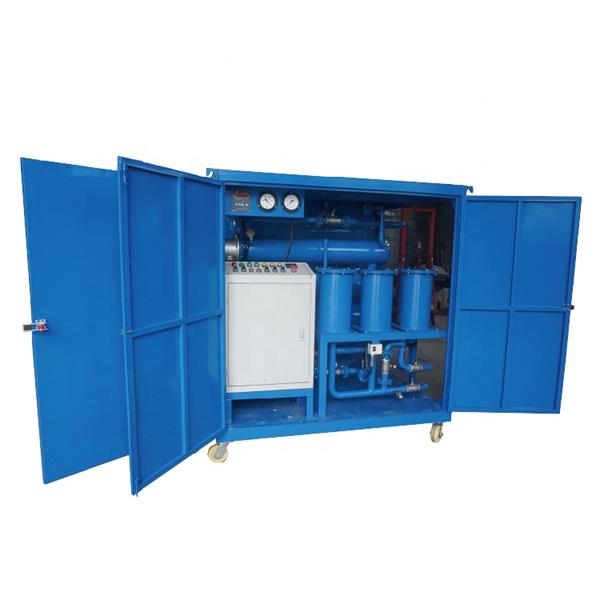

  • 封闭式绝缘油滤油机
  • 双级真空滤油机细节

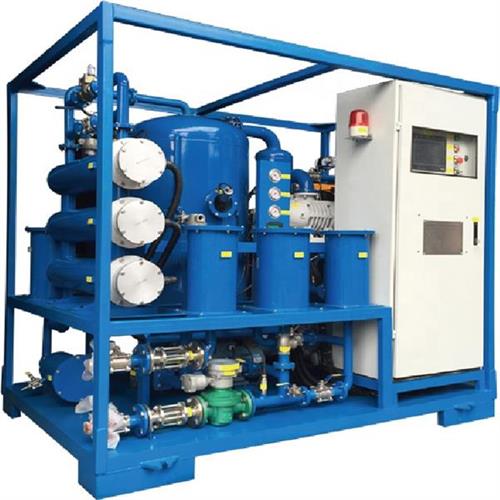

绝缘油双级真空滤油机

      变压器在电力行业中起着重要的作用。为了使变压器性能理想,使用高质量和清洁的变压器油非常重要。要获得这种变压器油,最好使用绝缘油双级真空滤油机过滤废变压器油。

      该绝缘油滤油机满足了不同电压的变压器油的使用,多级过滤,滤油精度高,净化后油品耐压值提高。不仅可以延长变压器的使用寿命、节省成本,而且有助于环境保护。

      型号: ZL-JS30、ZL-JS50、ZL-JS100

      流量: 30L/min、50L/min、100L/min

      工作真空度: -0.08~0.098 MPa

      工作压力:≤0.5 MPa

      工作温度: 45-65℃ 智能调节

      电源: 380-480V/50-60Hz三相四线,可以根据客户定制

      加热功率:30KW、36KW、72KW

      总功率: 33KW、40KW、76KW


一、绝缘油双级真空滤油机用途

绝缘油双级真空滤油机用于各类大型变压器设备安装和检修时的油净化处理及真空热油循环干燥。有效去除变压器,断路器,互感器,电缆和电容器的绝缘油中的水、杂质、除乙炔、除酸值、脱除游离炭等,处理后油极限耐压值更高。


二、绝缘油双级真空滤油机特点

1. 应用国内外同类设备先进技术多项创新设计,在油处理工艺与设备性能上处于领先水平,具有工作真空度高、净油速度快、过滤精度高等特点,具科技与效益同时兼得。

2. 控制系统:优化设计的控制联锁保护装置,超压报警停机保护系统、自动过载保护系统、自动恒温系统,自激振动消泡系统,自动防喷油保护等多项先进技术,保障了设备全自动化安全运行。

3. 高效真空系统:高效的脱气、脱水系统,采用了先进的螺旋雾化装置,三维立体分离塔,闪急蒸发技术,油液在蒸发罐内形成抛物线状运作能快速脱出油中水分和有害气体。(气液分离),利用真空进油,装置了管状旋转喷油器,减少了阻力,加快了旋转速度,增加了油气分离效果。

4. 过滤系统:先进的磁性过滤器;用于吸油过滤,滤除油介质中的固体颗粒及微细铁性物质,有效控制工作介质的铁性杂质污染度。

5. 滤芯过滤器;选用美国,德国、英国全进口滤芯,多级精密过滤,逐级加密技术能阻挡微细杂质,纳污量大,可反复清洗使用

6. 加热系统:采用国际最先进不锈钢加热器及低温技术等,优异的抗腐蚀性能、热稳定性、抗粘性能、绝缘性、化学阻抗性和耐磨性安全可靠的加热系统,具有升温快、加热均匀等多重功能。

7. 输油系统:采用美国进口希赫油泵-斯特林流体系统技术,特殊材质与特有的性能曲线保证了油流决不会引起间隙放电产生乙炔的问题,在油处理工艺与设备性能上处于领先水平。




碳钢/不绣钢材质

专业焊接打磨技术

管道内无毛刺、无气泡

专业进口滤芯

过滤精度1um

可反复清洗使用

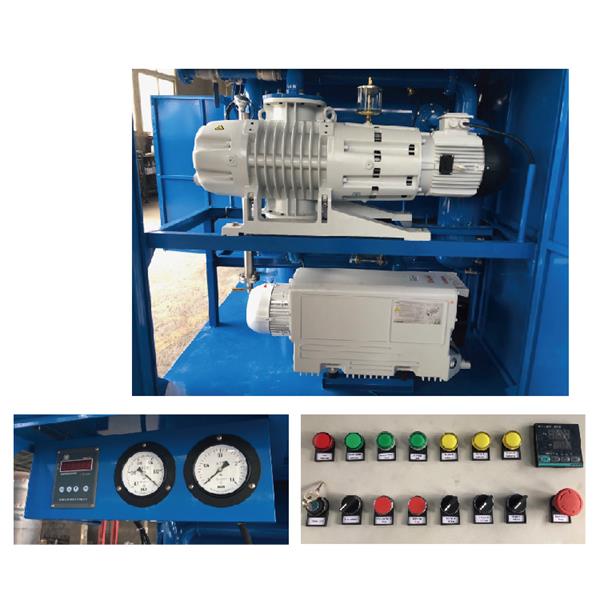

式启动/数显真空表

操作简单

(可配置PLC控制系统等

可视观察窗

设计可视化观察窗

实时观察过滤效果

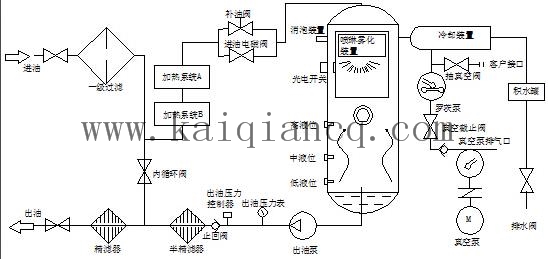

三、绝缘油双级真空滤油机工作流程

1.待处理油经过初滤器、进入加热器进行加热,加热后的油经过二级过滤器进入三级聚结分水过滤后进入蒸发罐油雾分配器变为雾状到真空分离室,油雾下落到反应塔上,在罐内形成立体的,多层面的蒸发结构,水分和有害气体等即开始蒸发,通过短时的循环,便可达到净化目的。经过除杂质、脱水、脱气、除酸的油品在油泵的作用下经过精密过滤器完成一个工作循环。

 2.真空分离室中分离出来的水蒸气热空气进入冷疑器,大部分水蒸气凝结为水存入积水仓,排出机外,油中热空气经冷却后由真空泵排出。


四、如何使用绝缘油双级真空滤油机?

1.将滤油机安放平稳,接好电源,连接好进出油管。

2.设备试启动:油泵电机、真空泵电机、观察是否顺时针方向旋转(从电机端视),设备所有的电机严禁逆时针运转!电机逆时针转请将电源调换相位。

2.先开启真空泵,待真空度达到(-0.08)在打开进油阀,当油液进入真空罐内在一定的油位时,打开出油阀门,启动出油泵开始出油。(如;出油不畅要进行降低真空排气)。

3.随着真空度的提高,使真空度在-0.08~-0.096Mpa之间,调节。

4.工作真空0-08-0.95Mpa之间为正常范围。

5.当油液循环正常后,即打开加热器,将温度设定在46~55℃,也可视油中水分而定。

五、绝缘油双级真空滤油机技术优势

  ZL-JS系列绝缘油双级真空滤油机工艺设计:双级高效真空系统,凯潜独有真空分离技术,有效快速脱除油中的水分、乙炔、酸值、机械杂质、游离碳、胶质等;提高油的耐压值,如:

  (a)油质初始值:含水量:≤50mg/L、含气量:≤10 %(体积分数)、击穿电压:≥25KV。

  (b)二次净化: 含水量:≤15mg/L、含气量:≤0.1%(体积)、耐压值:≥50KV(球极)。

  (c)三次净化:残余水分:≤5-10ppm、残余气体:≤0.05%、乙炔含量为0、耐压:≥60KV(球极)

       注:含水、含气量测量方法按有关GB、DL或IEC标准。


六、绝缘油双级真空滤油机处理后油质指标

 性能项目

 单位

 处理后指标

检验方法

机械杂质

GB/T511

破乳化值

Min

30

GB/T7605

水分

Mg/L

5PPM

GB/T7600

酸值

mgkoH/g

0.3

GB/T264

清洁度

6

NAS 1638

残余气体

0.01

0.01

含气量测量方法按有关GBDLIEC标准

乙炔

Mg/L

0

含气量测量方法按有关GBDLIEC标准

过滤精度

1um




  • 客户现场


  • 包装与运输


  • 售后服务

派人到需方现场进行指导安装调试,培训专业操作人员。

产品实行三包一年,在质保期内如有制造质量上的问题由我公司负责免费修理或者更换。

终身提供技术服务,提供设备易损件和耗材。

根据客户现场条件设计生产,满足用户的需求。

接到服务信息,在2小时内作出响应,视条件72小时内到达现场。

买方选购的设备有关的配套设备,我公司将提供技术配合,并不由此而发生任何费用。

  • 常问问题

1. 最低订购量是多少?

最低起购量1台。

2. 设备交货时间大概多久?

通常,真空滤油机的交付时间约为25个工作日。在紧急情况下,请通过电话与我们联系:13350381222(微信同号)。

3.产品质量保证?

严格按照国家质量标准,整机在正常运行下保修一年。

4.设备易耗品有哪些?需要多久更换一次过滤器?

除过滤器外,净油器中没有消耗品。它可以持续至少3,000小时,但这取决于油的清洁度。

5.产品可以定制吗?

可以根据客户需求定制,我们可以在机器上自定义颜色,工业功率和您的徽标。

6.您的机器材质是什么?

碳钢或不锈钢(标准型号为SUS304,可根据您的要求定制)

七、包装与运输

(1)标准木箱包装:我们将真空滤油机和配件装在木箱中,国内一般为路运,国际可空运或海运。

(2)包装箱上的标志均按照国际标准执行。

(3)收货时请检查商品包装及完整性,如有损坏,请立即向承运人报告。

(4)如果您有特殊包装要求,请通知我们。

  • 为什么选择我们?

凯潜滤油机每年可生产2000套滤油设备和其他流体净化设备。我们是专注于高科技滤油机研究和制造的全球竞争性公司之一。设备远销世界各地近五十个国家!提供在线技术支持和现场服务工程,以支持客户的运营需求。

我们提供各类滤油机型号。我们的产品尺寸和材料按需定制,容量从小于1200L/H到24000L/ H。

→1.我们是滤油机生产厂家,工厂直销,无中间环节,有竞争力的价格。

→2.我们的设备是进口的配件,生产的产品质量稳定。

→3.确保按时交货,我们可以提供最优质的服务,运输,文件编制等。

→4.我们将在24小时内答复您的询问。

→5.在滤油机行业中拥有超过12年的研发经验和一支专业技术的团队,使我们的客户与我们合作时感到轻松愉快。
