变压器油真空滤油机

  • 特高压真空滤油机
  • 特高压滤油机
  • 特高压油处理设备
  • 特高压真空过滤设备

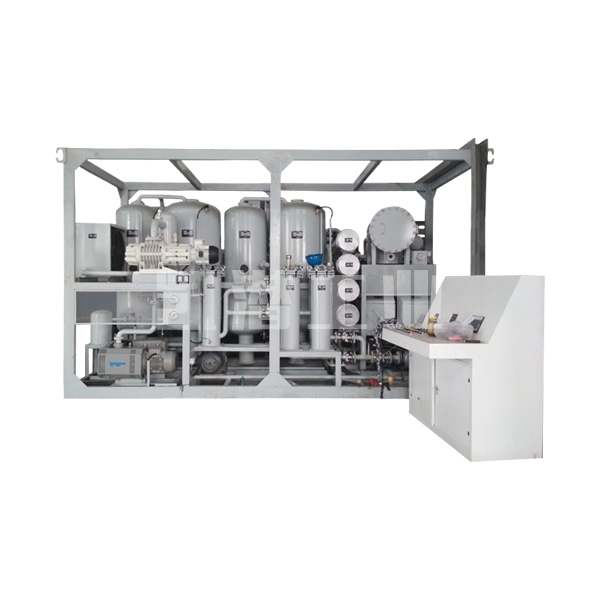

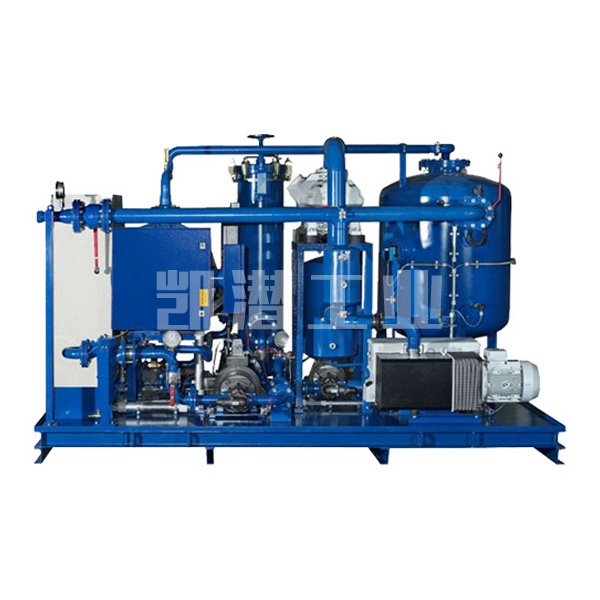

特高压真空滤油机

    型号: ZJ-D100、 ZJ-D150、 ZJ-D200

    流量: 100L/min、150L/min、200L/min

    工作真空度: -5~10 Pa

    工作压力:0.5 MPa

    工作温度: 45-65℃ 智能调节

    电源: 380-480V/50-60Hz三相四线,可以根据客户定制

    加热功率:72KW、96KW、144KW

    总功率: 85KW、110KW、160KW



一、ZJ-D系列特高压真空滤油机功能

1.变压器110-1100KV主变压器绝缘油脱水、脱气、除杂质。

2.变压器110-1100KV主变压器绝缘油脱除乙炔。

3.变压器110-1100KV主变压器绝缘油抽真空干燥。

4.有效滤除100%油液中的游离水和99.9%溶解水的同时还可滤除100%游离气体和98%溶解气体等。

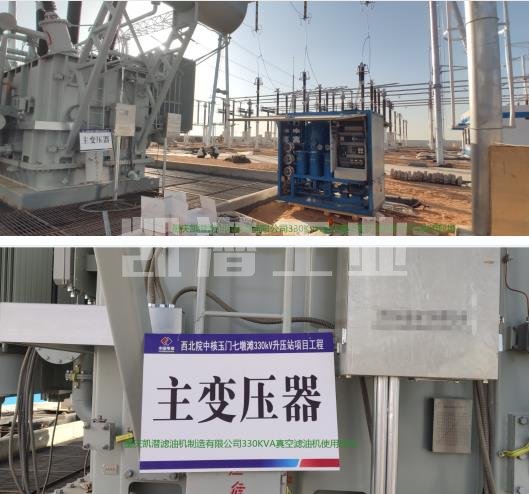

5.特高压真空滤油机广泛应用在330KV-1000KV的变压器绝缘油设备安装和检修时的油净化处理及真空热油循环干燥。

二、ZJ-D系列特高压真空滤油机工作原理

特高压真空滤油机采用现代高分离技术,在减压真空状态下分离,精密机械过滤、螺旋喷淋雾化分离、分子吸附、真空干燥的原理,处理后的油品各项指标能达到国标使用标准。特高压真空滤油机与单级真空滤油机相比增加了罗茨泵增压系统,多级高真空分离系统,三维立体闪急快速蒸发系统,其脱水、脱气、脱乙炔、除酸值、脱除游离炭等,处理后油极限耐压值更高,既可作滤油使用,也可作为独立真空源对变压器设备进行真空干燥注油功能

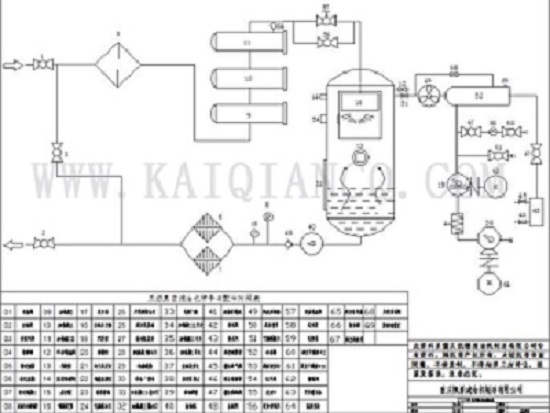

特高压真空滤油机流程图:


三、特高压真空滤油机优势特点

  1. 双级高真空系统真空泵+罗茨真空泵),确保抽真空速度高和真空度高。

  2. 三维立体真空分离,先进的脱水和脱气系统,可快速有效地去除水和气

  3. 多级精密过滤系统(一级过滤器,二级过滤器,精滤器),逐级加密技术,可有效去除机油中的机械杂质。过滤器可反复清洗,不造成二次污染。

  4. 加热系统,采用国际最先进不锈钢加热器及低温技术等,优异的抗腐蚀性能、热稳定性、抗粘性能、绝缘性、化学阻抗性和耐磨性安全可靠的加热系统,具有升温快、加热均匀等多重功能。

  5. 一键式启动:控制面板上配备了所有必要的控制开关,指示灯和仪表,可轻松控制操作和监控。

  6. 联锁保护系统,将油泵,电加热器和油位控制器连接起来,避免了空白加热,空白抽吸,漏油和漏电。如果有任何故障,机器将自动关闭电源。

  7. 输油系统:采用特殊材质与特有的性能曲线保证了油流决不会引起间隙放电产生乙炔的问题,在油处理工艺与设备性能上处于领先水平。

  8. 本机可以在线和离线操作。此外,它还可以用作油浸式电气设备的独立真空泵和真空注油设备。

  9. 净化后,变压器油的技术参数和性能将得到明显恢复,在理想条件下,油的击穿电压可以达到75-80KV

  10. 技术选配:我们为该设备提供了丰富的可选零件,每个零件都将根据客户要求进行定制。您可以在此处获得最合适的净油器。

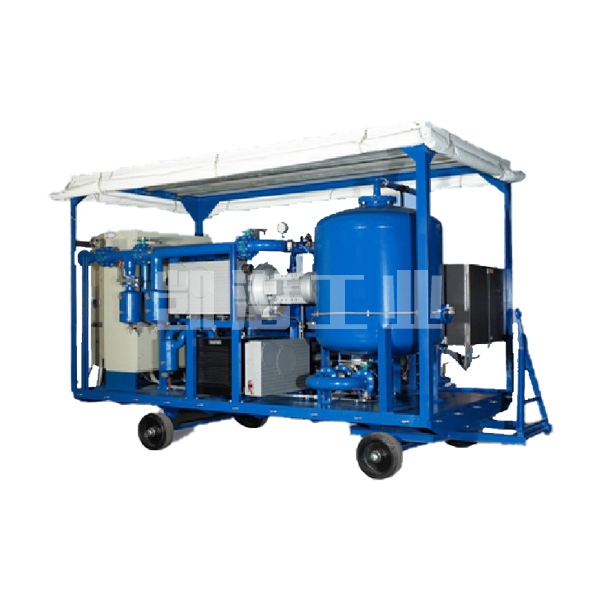

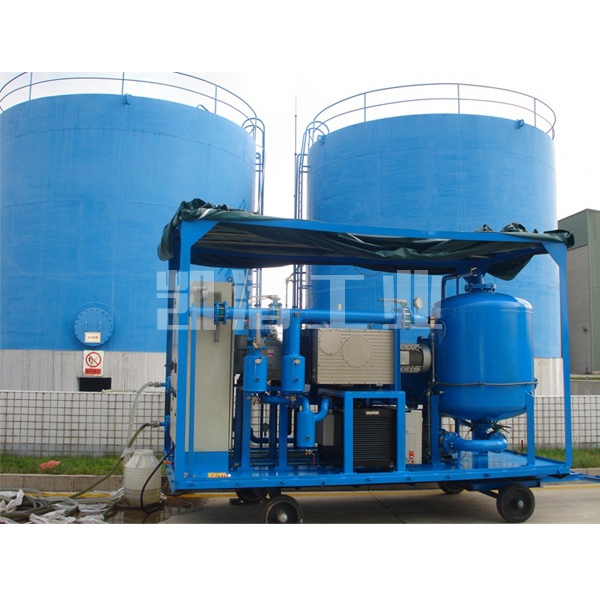

移动(拖车)式为选装件,全封闭结构,防水,防尘,可在野外作业。根据野外作业要求,通过牵引力可以轻松移动到任何工作点。特别适用于净化不同领域的变压器油

四、ZJ-D系列特高压真空滤油机处理后油质指标


性能项目

单位

处理后指标

检验方法

机械杂质

GB/T511

破乳化值

Min

30

GB/T7605

水分

Mg/L

5PPM

GB/T7600

酸值

mgkoH/g

0.3

GB/T264

清洁度

6

NAS 1638

耐压值

KV

55-65

GBDLIEC标准

残余气体

0.01

0.01

含气量测量方法按有关GBDLIEC标准

乙炔

Mg/L

0

含气量测量方法按有关GBDLIEC标准

过滤精度

1um

  • ZJ-D系列特高压真空滤油机选型技术参数


    型号

参数名称

单位

ZJ-D10

ZJ-D150

ZJ-D200

ZJ-D300

ZJ-D350

ZJ-D500

流   量

L/min

100

150

200

300

350

500

工作真空度

pa

510

工作压力

Mpa

≤0.5

工作温度

4565智能调节

电 源

V

380-480V/50-60Hz-三相四线可以根据客户定制

加热功率

KW

72

96

144

180

216

288

总功率

KW

85

110

160

205

240

323

进出口管径

mm

Φ40

Φ50

Φ60

Φ60

Φ80

Φ100

重量

Kg

685

850

1500

2500

3000

3500

外形尺寸

mm

1100

1200

1450

1700

1750

1800

mm

950

1000

1150

13500

1450

1500

mm

1450

1500

1700

2000

2000

2100

      注:设备外型尺寸和重量随技术进步略作调整,以实物为准。(本设备有封闭式、遮檐式及拖车式、可根据客户要求生产)
