透平油真空滤油机

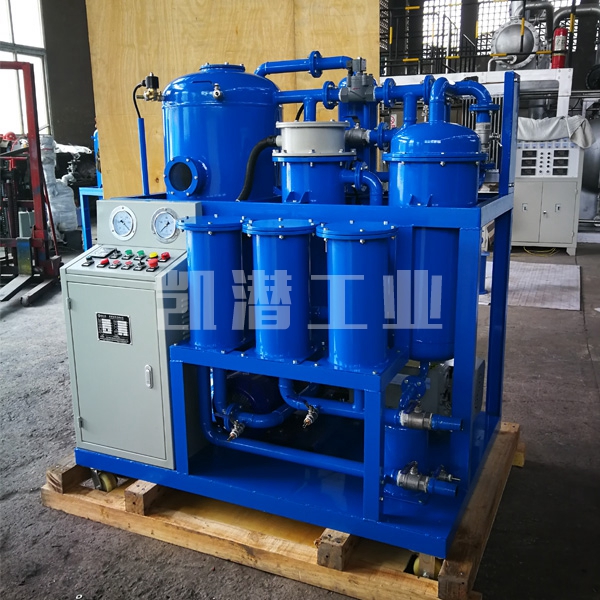

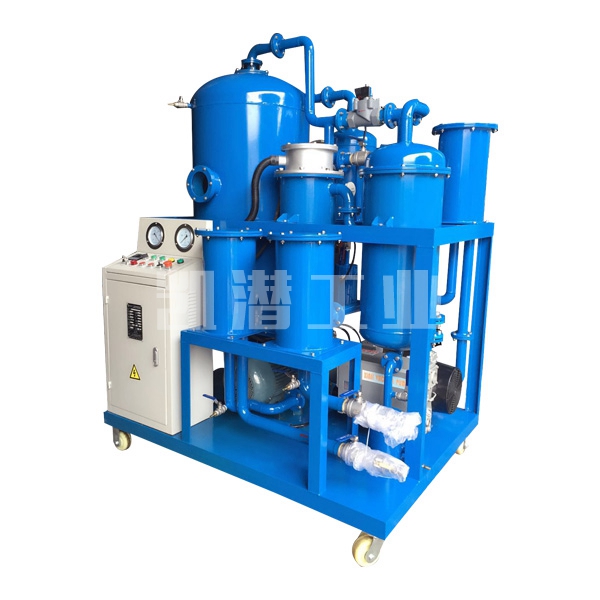

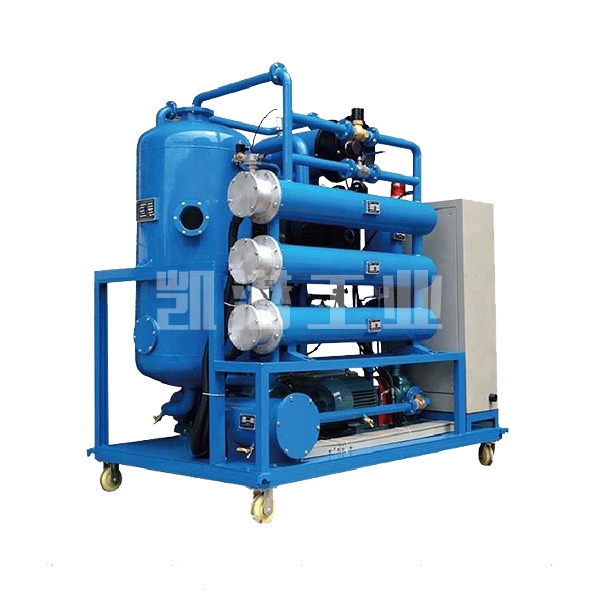

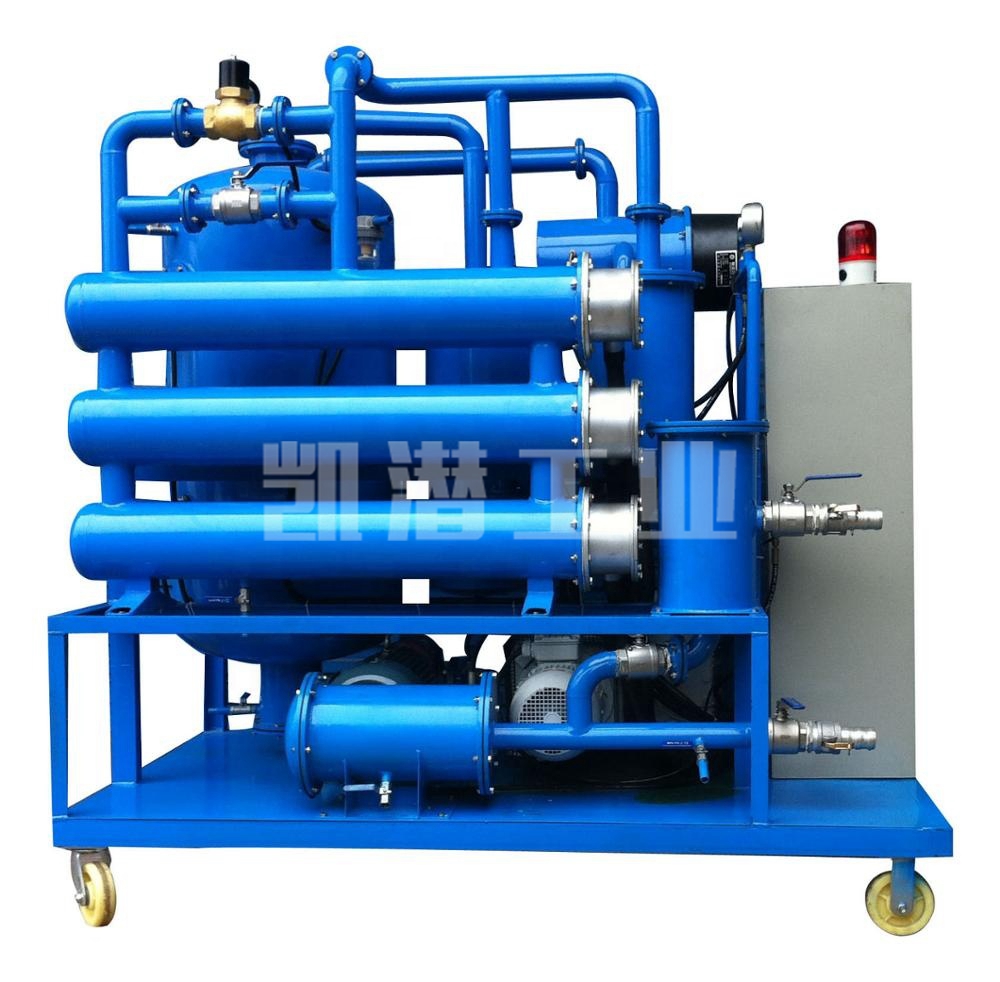

TY-Q系列透平油真空滤油机

    型号: TY-Q20、TY-Q30、TY-Q50、TY-Q80、TY-Q100、TY-Q150、TY-Q200、TY-Q300

    流量: 20L/min、30L/min、50L/min、80L/min、100L/min、150L/min、200L/min、300L/min

    工作真空度: -0.08~0.096 MPa

    工作压力: ≤0.5 MPa

    工作温度: ≤20-80℃ 可自由调节

    电源: 380-480V/50-60Hz三相四线,可以根据客户定制

    加热功率:24KW、30KW、36KW、42KW、48KW、54KW、60KW、72KW

    总功率: 26KW、33KW、39KW、46KW、53KW、66KW、74KW、84KW



  一、TY-Q系列透平油真空滤油机用途

  适用于透平油汽轮机组,及水轮机组,在线或离线运行使尚未劣化变质的油得到及时净化,TY-Q系列透平油高真空滤油机,集真空干燥分离,三维立体雾化技术与精密过滤技术于一体,使已经串气、漏水、老化、含酸,多泡乳化的劣质油品经处理后达到新油的使用标准,广泛用于电力、化工、造纸、石油等行业,能有效保证汽轮机润滑系统安全运行。

  二、TY-Q系列透平油真空滤油机工作原理

  本机根据减压分离,精密机械过滤的原理,采用分子吸附、真空干燥、机械过滤等多项技术,透平油真空滤油机为单独的一台整机,无任何附属机械设备,利用油水的饱和温度曲线真空干燥原理进行立体的、多层面的快速高效油水分离技术,多级大通量深层次精密过滤技术。

  三、TY-Q系列透平油真空滤油机工作流程

  待处理的油经过一级粗滤器后进入加热器进行加热,加热后的油经过第二级过滤器到螺旋喷淋雾化系统,变为粗粒雾状下落到反应塔上进入真空分离室,水分即开始蒸发,油雾在罐内形成立体的多层面的蒸发结构,通过短时的循环,便可达到净化目的。经过除杂质、脱水、脱气、除酸的油品在油泵的作用下经过精密过滤器完成一个净油工作循环。从真空分离室中分离出来的水蒸气热空气进入冷疑器,大部分水蒸气凝结为水存入积水仓,排出机外,油中热空气经冷却后由真空泵排出。

  四、TY-Q系列透平油真空滤油机功能

  4.1针对汽轮机透平油润滑系统稀油站及油箱-脱水、脱气、除杂质有效提高润滑油系统清洁度。

  4.2透平油真空滤油机有效滤除100%油液中的游离水和99.9%溶解水的同时还可滤除100%游离气体和98%溶解气体等,经处理后的油品能达到国标使用标准。

  4.3.真空滤油机技术优势特点:

  4.3.1透平油真空滤油机采用国内外同类设备先进工艺多项创新设计,在油处理工艺与设备性能上具行业领先水平,具有净油速度快、精度高等特点。

  4.3.2透平油滤油机集精密过滤,高效脱水功能为一体,应用先进的“真空聚结分离技术”;进行脱水,脱水效率高、能力强,尤其对低粘度轻质透平油、液压油、抗磨液压油、齿轮箱润滑油等净化处理,可滤除介质中全部的油水乳化结构;通过精密过滤系统过滤,可将介质的清洁度提高到DAS16386级,不改变油液的物理、化学性质,使其油液润滑效果更佳;能耗小,运行费用低;系统配置优良,连续工作性能强,适合在线运行

  五、TY-Q系列透平油处理后油质量指标

        性能项目

        单位

        处理后指标

        检验方法

机械杂质

GB/T511

破乳化值

Min

≤15

GB/T7605

水分

Mg/L

≤50PPM

GB/T7600

酸值

mgkoH/g

≤0.3

GB/T264

清洁度

6

NAS1638

过滤精度

3um

  TY-Q系列透平油真空滤油机技术参数

参数名称

单位

TY-Q20

TY-Q30

TY-Q50

TY-Q80

TY-Q100

TY-Q150

TY-Q200

TY-Q300

流   量

L/min

20

30

50

80

100

150

200

300

工作真空度

Mpa

0.080.096

工作压力

Mpa

≤0.5

运行温度

≤2080可自由调节

电  源

V

380V-480V-50Hz-60Hz根据客户要求定制

加热功率

kw

24

30

36

42

48

54

60

72

总功率

kw

26

33

39

46

53

66

74

84

进出口管径

mm

Φ25

Φ32

Φ32

Φ42

Φ42

Φ48

Φ48

Φ60

重量

Kg

385

450

550

600

800

850

1000

1200

外形尺寸

mm

1350

1400

1450

1500

1550

1550

1700

1850

mm

850

950

1100

1100

1150

1150

1450

1450

mm

1600

1650

1700

1700

1750

1800

1850

1910

  注:设备外形尺寸和重量随技术进步略作调整,以实物为准。(本设备有封闭式、遮檐式及拖车式也可根据客户要求生产)
